軸承是我們?nèi)粘Ｉ钪胁豢扇鄙俚牧悴考?，大到工業機床、工業機器人，小到家具、玩具，都離不開軸承。軸承分為很多種，有大型的，也有小型的。今天龍馬軸承的小編就為您介紹下大型的軸承——回轉支承，以及回轉支承工作原理。

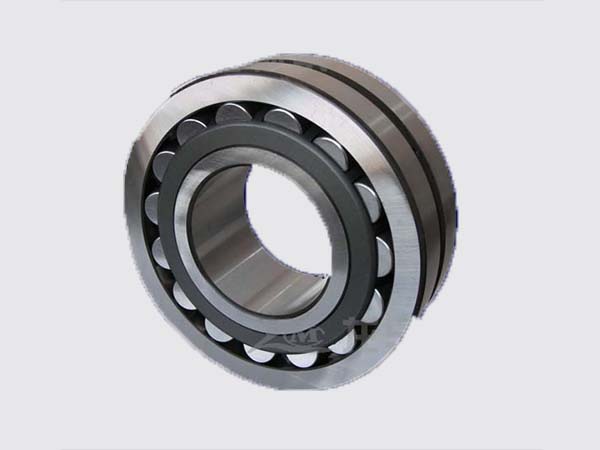

、回轉支承是什么

回轉支承又叫轉盤軸承，有些人也稱其為：旋轉支承、 回旋支承。回轉支承在現實工業中應用很廣泛，被人們稱為：“機器的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件。隨著機械行業的迅速發展，回轉支承在船舶設備、工程機械、輕工機械、冶金機械、醫療機械、工業機械等行業得到了廣泛的應用。

回轉支承是近四十年在世界范圍內逐漸興起的新型機械零部件，它有內外圈、滾動體等構成，我定型生產的回轉支承，主要是80年代初由機械工業部指定天津工程機械研究所組織引進原聯邦德Rothe Erde公司的設計和制造技術。

二、回轉支承工作原理

回轉支承，是種能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩?；剞D(zhuǎn)支承軸承般帶有安裝孔、內齒輪或外齒輪、潤滑油孔和密封裝置，因而能使主機設計結構緊湊，引導簡便，維護容易?；剞D(zhuǎn)支承軸承有無齒式，外齒式和內齒式的四點接觸球軸承、雙排角接觸式球軸承交叉圓柱滾子軸承、交叉圓錐滾子軸承和三排圓柱滾子復合軸承四個系列，其中四點接觸球軸承具有較高的靜負荷能力，交叉圓柱滾子具有較高的動負荷能力，交叉圓錐滾子軸承的預過盈能使軸承具有較大的支撐剛性和回轉精度，三排圓柱滾子組合軸承由于承載能力的提高引向軸承高度，各種力量分別由不同滾道承受，所以同樣受力情況下，其軸承直徑可大大縮小，因而有使主機更加緊湊的點是種高承載能力的回轉支承軸承。

1、回轉支承的點接觸滾動式工作原理

點接觸滾動式工作方式主要用于四點接觸球回轉支承和交叉滾子回轉支承。這種工作原理對點接觸徑向軸向力組合承受對鋼球質量要求較高，并且軌道要角度均勻。

2、回轉支承的面接觸滾動組合式工作原理

面接觸滾動組合式工作方式主要用于三排滾柱回轉支承，它的優勢是接觸面大，承力均勻滾動靈活。

3、回轉支承的面接觸滾滑結合式工作原理

面接觸滾滑結合式工作方式主要用于轉臺軸承，現在新型轉盤軸承結構緊湊，精度高，因此，使用面接觸滾滑結合式工作方式合適。

4、回轉支承的滾滑組合滾動式工作原理

主滾滑組合滾動式工作方式主要用于球柱聯合回轉支承，這種原理的偏心小壽命長，具有滾柱和球雙重結構的優點。

三、回轉支承的用途

回轉支承軸承廣泛用于起重機械、采掘機械、建筑機械、港口機械、船舶機具以及高精度的雷達機械和導彈發射架等設備的大型回轉裝置上。同時也可以根據用戶的具體要求設計、開發、生產各種殊結構回轉支承軸承。

回轉支承在現實工業中應用很廣泛，被人們稱為：“機器的關節”，其主要應用在被廣泛應用于：汽車起重機、鐵路起重機、港口起重機、船用起重機、冶金起重機、集裝箱起重機、挖掘機、灌裝機、以及CT機駐波治療儀、航海儀、雷達天線座、導彈發射架、坦克、機器人以及旋轉餐廳等等方面。

1、工程機械

回轉支承應用廣泛，工程機械是回轉支承初應用也是應用廣泛的地方，如土方機械、挖掘機、解體機、堆取料機、平地機、壓路機、強夯機、鑿巖機械、掘進機等。其他的還有：

2、混凝土機械：混凝土泵車、混凝土攪拌布料桿體機、帶式布料機

3、給料機械：圓盤式給料機、混砂機

4、起重機械：輪式起重機、履帶式起重機、門座式起重機、塔式起重機、叉式起重機、隨吊機、龍門起重機  地基處理機械：沖擊式反循環鉆機、回轉式鉆機、沖擊式回轉式鉆機、旋挖鉆機、反循環回轉鉆機、正循環回轉鉆機、長螺旋工程鉆機、潛水工程鉆機、靜壓樁機、打樁機

5、工程船舶：挖泥船

6、用車：橋梁檢測車、消防車、擦窗機、平板運梁車、高空作業車、自行式高空作業平臺

7、輕工機械:飲料機械、吹瓶機、包裝機械、灌裝機、回轉理瓶機、注塑機

8、船用起重機

9、各種設備平臺

       除了各種工程機械之外，回轉支承的應用范圍已經在逐漸擴大，類似港口設備、冶金設備、鉆井平臺等設備平臺已經開始大范圍使用回轉支承代替原始軸承。

以上就是龍馬軸承小編為您介紹的回轉支承原理以及用途。不要小看個小小的軸承，起的作用是非常大的，會影響整個機器的運轉，平時我們定要維護和保養軸承，這樣，軸承才會經久耐用，為我們服務。
